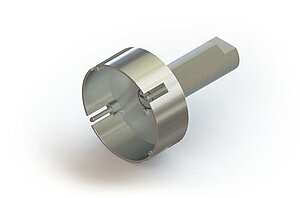

Sensor de tracción por cable SGH50

Sensor de posición para cilindro hidráulico hasta 5000 mm de longitud de medición
SIKO Global, Sensor de tracción por cable SGH50
SIKO Global, Sensor de tracción por cable SGH50
Sensor de posición absoluto para cilindros hidráulicos, cilindros telescópicos y acumuladores de pistón, basado en la acreditada tecnologÍa de sensores de tracción por cable. De larga duración, fiable y robusto. Desarrollado con el know-how de más de 30 años de experiencia en tecnologÍa de sensores de tracción por cable.
  • Gama de medición 0 … 5000 mm (196.85 pulgadas)
  • Sistema de medición absoluto
  • Resistente a la presión hasta 350 bar, puntas de presión hasta 450 bar
  • Elevada flexibilidad, gracias al teach-in a cualquier longitud de medición
  • Interfaces redundantes (CAT3) disponibles
  • Ejecución de seguridad utilizable hasta nivel de performance d
  • Interfaces analógicos, CANopen, SAE J1939, CANopen Safety
  • Con tecnología PURE.MOBILE
Ben King
Ben King
Inside Sales
+1 734 426-3476 ben.king(at)siko-global.com
Konner Fierek
Konner Fierek
Key Account Manager Mobile Automation
+1 734 426-3476 konner.fierek(at)siko-global.com
Ver vídeo de expertos
Añadir a favoritos
  • Dibujo técnico
  • Característica
  • Componente del sistema
  • Pedido
  • Descargas
  • Accesorio
  • Productos equiparables

Dibujo técnico

SIKO Global, Sensor de tracción por cable SGH50

Característica

Datos mecánicos
Datos eléctricos
Datos del sistema
Condiciones ambientales
Característica
Característica
Complemento
Brida
aluminio
anillo de empaquetadura (HNBR)
Carcasa
plástico
PA66
Tipo de cable
ø0.45 mm
acero fino inoxidable
Fuerza de extracción
≥4 N
Aceleración
≤24 m/s²

Schnittstelle analog

Característica
Característica
Complemento
Tolerancia de linealidad
±0.25 %
5000 mm longitud medición, ±0.5 % rango de valores de salida ≤15 mV
Tiempo de arranque
<150 ms
Tipo de conexión
sistema de conexión de enchufe
accesorio KV1H
Tensión de servicio
9 … 32 V DC
condición medioambiental MH, con salida 0 … 5 V, 0.5 … 4.5 V,0.25 … 4.75 V, 1.0 … 4.9 V, protegido frente a cambio de polaridad
12 … 32 V DC
condición medioambiental MH, con salida 0 … 10 V, protegido frente a cambio de polaridad
12 … 32 V DC
condición medioambiental MH, con salida 0 … 20 mA, 4 … 20 mA, pero UB > Ucarga aparente +2.0 V, protegido frente a cambio de polaridad
24 V DC ±20 %
condición medioambiental CE, protegida frente a cambio de polaridad
Absorción de corriente
<40 mA a 24 V DC
cada sensor
<80 mA a 12 V DC
cada sensor
Absorción de potencia
<1 W
sin carga, cada sensor
Memoria de parámetros
105 ciclos
válido también para procesos de calibrado
Entradas digitales
4
límite entradas (redundante)
2
límite entradas (no redundante)
Nivel de señal de entrada alto
>8.4 V
Nivel de señal de entrada
<2.8 V
Tensión de salida
… 10 V
corriente de carga <1 mA
… 5 V
corriente de carga <1 mA
0.5 … 4.5 V
corriente de carga <1 mA
0.25 … 4.75 V
corriente de carga <1 mA
1 … 4.9 V
corriente de carga <1 mA
Corriente de salida
… 20 mA
carga aparente ≤500 Ω
4 … 20 mA
carga aparente ≤500 Ω

Schnittstelle CANopen

Característica
Característica
Complemento
Tensión de servicio
9 … 32 V DC
condición medioambiental MH, protegida frente a cambio de polaridad
24 V DC ±20 %
condición medioambiental CE, protegida frente a cambio de polaridad
Absorción de corriente
<40 mA a 24 V DC
cada sensor
<60 mA a 12 V DC
cada sensor
Absorción de potencia
1 W
cada sensor
Memoria de parámetros
105 ciclos
válido también para procesos de calibrado
Interfaz
ISO 11898-1/2, no separado galvánicamente
CANopen, CiA 301, CiA 305, CiA 406
Dirección
1 … 127
nodo-ID, por SDO o Layer Setting Service (LSS)
Tolerancia de linealidad
±0.25 %
5000 mm longitud medición
Tasa de baudios
20 kbit/s
50 kbit/s
125 kbit/s
250 kbit/s
500 kbit/s
800 kbit/s
1 Mbit/s
Tiempodeciclo
1.5 ms típico
Tiempo de arranque
<150 ms
Tipo de conexión
sistema de conexión de enchufe
accesorio KV1H

Schnittstelle CANopen Safety

Característica
Característica
Complemento
Tensión de servicio
9 … 32 V DC
condición medioambiental MH, protegida frente a cambio de polaridad
24 V DC ±20 %
condición medioambiental CE, protegida frente a cambio de polaridad
Absorción de corriente
<40 mA a 24 V DC
cada sensor
<60 mA a 12 V DC
cada sensor
Absorción de potencia
<1 W
Memoria de parámetros
105 ciclos
válido también para procesos de calibrado
Tolerancia de linealidad
±0.25 %
5000 mm longitud medición
Interfaz
ISO 11898-1/2, no separado galvánicamente
CANopen Safety, CiA 301, CiA 305, CiA 406, EN 50325-5
Dirección
1 … 127
nodo-ID, por SDO o Layer Setting Service (LSS)
Tasa de baudios
20 kbit/s
50 kbit/s
125 kbit/s
250 kbit/s
500 kbit/s
800 kbit/s
1 Mbit/s
Tiempodeciclo
1.5 ms típico
Tiempo de ataque
<150 ms
Tipo de conexión
sistema de conexión de enchufe
accesorio KV1H
Característica
Característica
Complemento
Palpado
magnético
Resolución
12 bit
salida analógica
0.1 mm
CANopen, SAE J1939, CANopen Safety
Precisión de repetición
±0.15 mm
unidireccional
Gama de medición
… 5000 mm
Gama de medición de uso flexible entre 0 … 5000 mm
Velocidad de desplazamiento
≤2 m/s
Tasa de desechos
290 Año(s)
analógico redundante, a 40 °C(MTBF) SN 29500
240 Año(s)
CANopen redundante, a 40 °C (MTBF)SN 29500
540 Año(s)
analógico no redundante, a 40 °C(MTBF)  SN 29500
460 Año(s)
CAN no redundante, a 40 °C(MTBF) SN 29500
170 Año(s)
CAN Safety redundante, a 40 °C(MTBF) SN 29500
730 Año(s)
CANopen Safety, a 60 °C(MTTFd )
156 FIT
CANopen Safety, bei 60 °C (PFH) 1 FIT = 1.0 E - 09 1/h
84 %
CANopen Safety, a 60 °C (valor DCavg), ISO13849-1, anexo E.2
Autorización
E1 conforme
UN ECE R10 número de autorización: E1 10 R - 05 8507
Característica
Característica
Complemento
Temperatura ambiente
-40 … 105 °C
electrónica
-30 … 100 °C
mecánico, opcional hasta 105 °C
Temperatura de almacenamiento
-40 … 85 °C
Humedad relativa del aire
100 %
formación de rocío permitida estando montado y enchufado
Presión de servicio
<350 bar
Pn según ISO 19879
Presión de sobrecarga
<450 bar
Pmax según ISO 19879
Presión de prueba
650 bar
PEstática según ISO 19879
CEM
EN 61326-3.1
condición medioambiental CE, exigencia de inmunidad industrial, valor límite de emisiones clase B
ISO 11452-1, -2, -3, -4, -5
condición ambiental MH, radiación de interferencias EUB
ISO 7637-1, -2
condición ambiental MH, impulsos transitorios
ISO 10605
condición ambiental MH, descarga electroestática (E.S.D.)
Tipo de protección
IP67
EN 60529, incorporado con KV1H y contraenchufe adecuado
IP6K9K
ISO 26053, montado con KV1H y contraenchufe adecuado
Resistencia a choques
1000 m/s2, 11 ms
EN 60068-2-27
Resistencia a vibraciones
≤70 m/s2, 10 … 2000 Hz
EN 60068-2-64

Componente del sistema

SIKO Global, Sensor de tracción por cable SGH50
Sensor de tracción por cable SGH50
SIKO Global, Prolongación de cable KV1H
Prolongación de cable KV1H

Pedido

Configuración del producto

Característica

Seleccionar especificaciones

Complemento

Seleccione sus especificaciones:

Gama de medición

3000

3000

3000
en mm
3500
4000
4500
5000

condiciones ambientales

MH

MH

MH

hidráulica móvil

CE

hidráulica industrial

Interfaz

0/5V

0/5V

0/5V

0 … 5 V

0/10V

0 … 10 V

0,25/4,75V

0.25 … 4.75 V

0,5/4,5V

0.5 … 4.5 V

1,0/4,9V

1.0 … 4.9 V

0/20mA

0 … 20 mA

4/20mA

4 … 20 mA

CAN

CANopen

CANs

CANopen Safety

redundancia

NR

NR

NR

no redundante

R

redundante

Su clave de pedido

SGH50 - 3000 - GW6 - MH - 0/5V - NR - M1 - DS - S
¿Desea solicitar un presupuesto sin compromiso?
Cantidad :

Descargas

Hoja de datos

PDF

DE
EN
IT
ES
ZH
FR

Instrucciones breves

PDF

DE | EN

Manual

PDF

DE
EN
DE
EN

Modelo 3D-CAD

ZIP

CAD-Modell

Declaraciones de conformidad UE

PDF

DE | EN

Instrucciones de montaje

PDF

DE | EN

paquete de configuración

ZIP

Descarga

Certificado

E1

PDF

DE | EN

Declaraciones de conformidad UKCA

PDF

EN

Accesorio

SIKO Global, Prolongación de cable SVH
Prolongación de cable SVH

  • Para sensores de tracción por cable de la seie SGH

  • Para prolongar el cable de medición o la distancia al objeto a medir (el recorrido de medición no se prolonga)

  • Montaje sencillo

Ver producto
SIKO Global, Herramienta de montaje ZB4006
Herramienta de montaje ZB4006

  • Ayuda para el montaje para el sensor de tracción por cable SGH50

  • Para el sencillo montaje del SGH50 en el cilindro soldado

  • Utilizable de modo flexible para cualquier forma de cilindro y carrera de cilindro

Ver producto
SIKO Global, Herramienta de programación ProTool SGH
Herramienta de programación ProTool SGH

  • Herramienta de programación para sensores analógicos de la serie SGH

  • Programación libre de la gama de medición así como del interfaz analógico

  • compatible con Windows - Plug & Play

Ver producto
SIKO Global, Vórtice de cable ZB4009
Vórtice de cable ZB4009

  • Para compensar el movimiento de giro de la cabeza del émbolo

  • Adecuado para el registro de revoluciones y posición

  • Para sensores de tracción por cable de la seie SGH

Ver producto
SIKO Global, Llave de vaso ZB4008
Llave de vaso ZB4008

  • Para el sencillo montaje del tornillo de fijación M6 de sensores de tracción por cable de la serie SGH

  • El lado ranurado impide daños del cable al realizar el montaje

Ver producto

Productos equiparables

SIKO Global, Sensor de tracción por cable SGH10L
Sensor de tracción por cable SGH10L

  • Gama de medición 0 … 1000 mm (39.37 pulgadas)

  • Prácticamente ninguna pérdida de carrera por el montaje lateral

  • Sistema de medición absoluto

Ver producto

Volumen de suministro

  • SGH50
  • Instrucciones breves

Industrias relevantes para el producto

Cilindro hidráulico en máquina de construcción amarilla
Sistemas hidráulicos móviles

Favoritos

Favoritos

Contacto

Contacto

SIKO Products Inc., Sede central/Distribución América del Norte

¿Tiene alguna pregunta sobre nuestra empresa o nuestros productos?

Le ayudamos gustosamente.

sales.us(at)siko-global.com

+1 734 426-3476

Sede central

SIKO GmbH

Weihermattenweg 2

79256 Buchenbach

Alemania

Contacto
+49 7661 394-0
info(at)siko-global.com
Suscribirse a Newsletter
Síganos en

Facebook

Instagram

Linkedin

Insta Trainee

Youtube

X

  • Reajuste de formato
  • Automación móvil
  • Técnica de accionamiento y robótica
  • Índice de productos
  • Sistemas de posicionado
  • Sensores lineales
  • Sensores rotativos
  • Asesoramiento sobre productos
  • Servicio posventa
  • Reparación y Mantenimiento
  • Formación y talleres
  • Descargas
  • Descargas para productos que ya no se fabrican
  • Tutoriales y vídeos
  • Quiénes somos
  • Sala de prensa
  • Eventos
  • Contacto
  • Aviso legal
  • Proteccion de datos
  • CGC
  • Configuración de cookies
© Copyright 2025 SIKO GmbH
