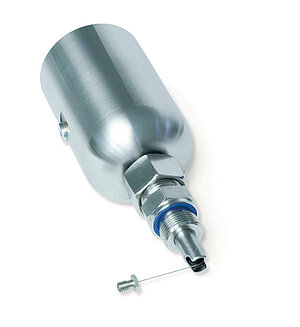

Sensor de tracción por cable SGH25
Sensor de posición para cilindro hidráulico hasta 2500 mm de longitud de medición
Sensor absoluto de tracción por cable para la medición de la posición y de la velocidad en cilindros hidráulicos, cilindros telescópicos y acumuladores de pistón. De larga duración, fiable y robusto y fácil de integrar basado en más de 30 años de experiencia en tecnologÍa de sensores de tracción por cable.
- Gama de medición 0 … 2500 mm (98.42 pulgadas)
- Sistema de medición absoluto
- Resistente a la presión hasta 350 bar, puntas de presión hasta 450 bar
- Interfaces redundantes (CAT3) disponibles
- Elevada flexibilidad, gracias al teach-in a cualquier longitud de medición
- Ejecución de seguridad utilizable hasta nivel de performance d
- Interfaces analógicos, CANopen, SAE J1939, CANopen Safety
Ben
King
Inside Sales
August
Meyers
Manager Business Unit Mobile Automation
Dibujo técnico
Característica
Datos mecánicos
Datos eléctricos
Datos del sistema
Condiciones ambientales
Característica
Característica
Complemento
Peso
~0.35
kg
Brida
aluminio
anillo de empaquetadura (HNBR)
Carcasa
plástico
PA66
Tipo de cable
ø0.45
mm
acero fino inoxidable
Fuerza de extracción
≥3.9
N
Aceleración
≤24
m/s²
Schnittstelle analog
Característica
Característica
Complemento
Tensión de servicio
9 … 32 V DC
condición medioambiental MH, con salida 0 … 5 V, 0.5 … 4.5 V,0.25 … 4.75 V, 1.0 … 4.9 V, protegido frente a cambio de polaridad
12 … 32 V DC
condición medioambiental MH, con salida 0 … 10 V, protegido frente a cambio de polaridad
12 … 32 V DC
condición medioambiental MH, con salida 0 … 20 mA, 4 … 20 mA, pero UB > Ucarga aparente +2.0 V, protegido frente a cambio de polaridad
24 V DC ±20 %
condición medioambiental CE, protegida frente a cambio de polaridad
Absorción de corriente
<40
mA
a 24 V DC
cada sensor
<80
mA
a 12 V DC
cada sensor
Absorción de potencia
<1
W
sin carga, cada sensor
Memoria de parámetros
105 ciclos
válido también para procesos de calibrado
Entradas digitales
4
límite entradas (redundante)
2
límite entradas (no redundante)
Nivel de señal de entrada alto
>8.4
V
Nivel de señal de entrada
<2.8
V
Tensión de salida
0 … 10 V
corriente de carga <1 mA
0 … 5 V
corriente de carga <1 mA
0.5 … 4.5 V
corriente de carga <1 mA
0.25 … 4.75 V
corriente de carga <1 mA
1 … 4.9 V
corriente de carga <1 mA
Corriente de salida
0 … 20 mA
carga aparente ≤500 Ω
4 … 20 mA
carga aparente ≤500 Ω
Tolerancia de linealidad
±0.25
%
2500 mm longitud medición, ±0.5 % rango de valores de salida ≤15 mV
±0.5
%
500 mm longitud de medición
Tiempo de ataque
<150
ms
Tipo de conexión
sistema de conexión de enchufe
accesorio KV1H
Schnittstelle CANopen
Característica
Característica
Complemento
Tensión de servicio
9 … 32 V DC
condición medioambiental MH, protegida frente a cambio de polaridad
24 V DC ±20 %
condición medioambiental CE, protegida frente a cambio de polaridad
Absorción de corriente
<40
mA
a 24 V DC
cada sensor
<60
mA
a 12 V DC
cada sensor
Absorción de potencia
<1
W
cada sensor
Memoria de parámetros
105 ciclos
válido también para procesos de calibrado
Tolerancia de linealidad
±0.25
%
2500 mm longitud de medición
Interfaz
ISO 11898-1/2, no separado galvánicamente
CANopen, CiA 301, CiA 305, CiA 406
Dirección
1 … 127
nodo-ID, por SDO o Layer Setting Service (LSS)
Tasa de baudios
20
kbit/s
50
kbit/s
125
kbit/s
250
kbit/s
500
kbit/s
800
kbit/s
1
Mbit/s
Tiempodeciclo
1.5
ms
típico
Tiempo de ataque
<150
ms
Tipo de conexión
sistema de conexión de enchufe
accesorio KV1H
Schnittstelle CANopen Safety
Característica
Característica
Complemento
Tensión de servicio
9 … 32 V DC
condición medioambiental MH, protegida frente a cambio de polaridad
24 V ±20%
condición medioambiental CE, protegida frente a cambio de polaridad
Absorción de corriente
<40
mA
a 24 V DC
cada sensor
<60
mA
a 12 V DC
cada sensor
Absorción de potencia
<1
W
Memoria de parámetros
105 ciclos
válido también para procesos de calibrado
Tolerancia de linealidad
±0.25
%
2500 mm longitud de medición
Interfaz
ISO 11898-1/2, no separado galvánicamente
CANopen Safety, CiA 301, CiA 305, CiA 406, EN 50325-5
Dirección
1 … 127
nodo-ID, por SDO o Layer Setting Service (LSS)
Tasa de baudios
20
kbit/s
50
kbit/s
125
kbit/s
250
kbit/s
500
kbit/s
800
kbit/s
1
Mbit/s
Tiempodeciclo
1.5
ms
típico
Tiempo de ataque
<150
ms
Tipo de conexión
sistema de conexión de enchufe
accesorio KV1H
Característica
Característica
Complemento
Palpado
magnético
Resolución
12
bit
salida analógica
0.1
mm
CANopen, SAE J1939, CANopen Safety
Precisión de repetición
±0.15
mm
unidireccional
Gama de medición
0 … 2500 mm
gama de medición flexible utilizable entre 0 … 2500 mm
Velocidad de desplazamiento
≤2
m/s
Tasa de desechos
290
Año(s)
analógica no redundante, a 40 °C (MTBF)SN 29500
240
Año(s)
CANopen no redundante, a 40 °C (MTBF)SN 29500
540
Año(s)
analógica redundante, a 40 °C (MTBF) SN 29500
460
Año(s)
CAN redundante, a 40 °C (MTBF)SN 29500
170
Año(s)
CAN Safety redundante, a 40 °C (MTBF)SN 29500
730
Año(s)
CANopen Safety, a 60 °C (valor MTTFd)
156
FIT
CANopen Safety, bei 60° C (PFH) 1 FIT = 1.0 E-09 1/h
84
%
CANopen Safety, a 60 °C (valor DCavg), ISO13849-1, anexo E.2
Autorización
E1 conforme
UN ECE R10 número de autorización: E1 10 R - 05 8507
Característica
Característica
Complemento
Temperatura ambiente
-40 … 105 °C
electrónica
-30 … 100 °C
mecánico, opcional hasta 105 °C
Temperatura de almacenamiento
-40 … 85 °C
Humedad relativa del aire
100
%
formación de rocío permitida estando montado y enchufado
Presión de servicio
<350
bar
Pn según ISO 19879
Presión de sobrecarga
<450
bar
Pmax según ISO 19879
Presión de prueba
650
bar
PEstática según ISO 19879
CEM
EN 61326-3.1
condición medioambiental CE, exigencia de inmunidad industrial, valor límite de emisiones clase B
ISO 11452-1, -2, -3, -4, -5
condición mediambiental MH,Radiación de interferencia EUB
ISO 7637-1, -2
condición medioambiental MH,Impulsos transitorios
ISO 10605
condición medioambiental MH,descarga electroestática (E.S.D.)
Tipo de protección
IP67
EN 60529, incorporado con KV1H y contraenchufe adecuado
IP6K9K
ISO 26053, montado con KV1H y contraenchufe adecuado
Resistencia a choques
1000 m/s2, 11 ms
EN 60068-2-27
Resistencia a vibraciones
70 m/s2, 10 … 2 kHz
EN 60068-2-64
Componente del sistema
Pedido
Configuración del producto
Característica
Seleccionar especificaciones
Complemento
Seleccione sus especificaciones:
Gama de medición
1500
en mm
condiciones ambientales
MH
Interfaz
0/5V
salida de tensión
salida de tensión
salida de tensión
salida de tensión
salida de tensión
salida de corriente
salida de corriente
redundancia
NR

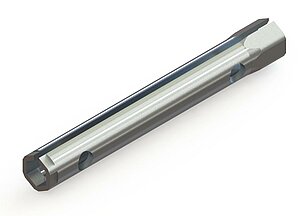

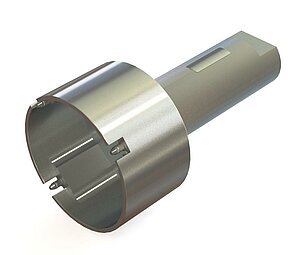

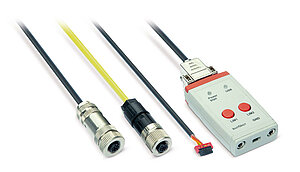

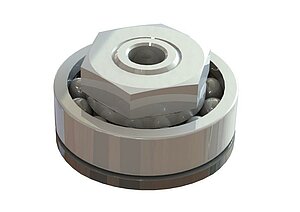

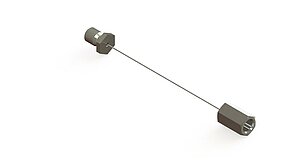

Accesorio
Volumen de suministro
- SGH25
- Instrucciones breves
