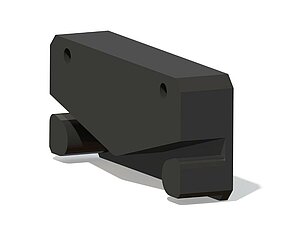

Sensor magnético MSK1000
Interfaz incremental digital, resolución 0.2 µm
- Máx. resolución 0.2 μm
- Precisión de repetición ±1 μm
- Indicador LED de estado
- Distancia de lectura ≤ 0.4 mm
- Robusta carcasa de metal
Dibujo técnico
Característica
Velocidad de desplazamiento
|
Velocidad de desplazamiento Vmax [m/s] |
|||||
|
Resolución [µm] |
0.2 |
0.64 |
0.32 |
0.16 |
0.08 |
|
1 |
3.20 |
1.60 |
0.80 |
0.40 |
|
|
2 |
6.40 |
3.20 |
1.60 |
0.80 |
|
|
5 |
16.00 |
8.00 |
4.00 |
2.00 |
|
|
Distancia entre impulsos [μs] |
0.25 |
0.50 |
1.00 |
2.00 |
|
|
Frecuencia de conteo [kHz] |
1000.00 |
500.00 |
250.00 |
125.00 |
|
|
3 |
1 |
3 |
3 |
3 |
3 |
Indicación dada por una señal
Observación
El estado lógico de las señales A y B no está definido respecto a la señal de índice I o la señal de referencia R. Puede desviarse de la imagen de la señal.
Observación
La señal de referencia o de índice con 4 incrementos (360°) de longitud de señal es sólo válida desde el quinto paso de conteo. Tras la conexión de la tensión de servicio se debe tener en cuenta el corresp. retardo
Distancia entre impulsos, conexión de salida LD
Más informaciones
asignación de pines
Invertido sin señal de referencia
|
Señal |
E1 |
E6X |
E8X |
|
A |
rojo |
1 |
1 |
|
B |
naranja |
2 |
2 |
|
nc |
3 |
3 |
|
|
+UB |
marrón |
4 |
4 |
|
GND |
negro |
5 |
5 |
|
/A |
amarillo |
6 |
6 |
|
/B |
verde |
7 |
7 |
|
nc |
8 |
||
|
nc |
9 |
Invertido con señal de referencia
|
Señal |
E1 |
E6X |
E8X |
|
A |
rojo |
1 |
1 |
|
B |
naranja |
2 |
2 |
|
I,R |
azul |
3 |
3 |
|
+UB |
marrón |
4 |
4 |
|
GND |
negro |
5 |
5 |
|
/A |
amarillo |
6 |
6 |
|
/B |
verde |
7 |
7 |
|
/I, /R |
violeta |
8 |
8 |
|
nc |
9 |
Observación de montaje
|
Señal de referencia |
O, I |
R |
|
A, Distancia de lectura sensor/cinta |
≤0.4 mm |
≤0.2 mm |
|
B, desplazamiento lateral |
±2 mm |
±0.5 mm |
|
C, Error de alineación |
±3° |
±3° |
|
D, Inclinación longitudinal |
±1° |
±1° |
|
E, Inclinación lateral |
±3° |
±3° |
|
3 |
2 |
2 |
Componente del sistema
Pedido
Configuración del producto
Característica
Seleccionar especificaciones
Complemento
Tensión de servicio
10
modelo
M
Tipo de conexión
E1
Longitud cable
01.0
señal de referencia
O
Resolución
0.2
Distancia entre impulsos
0.25
Volumen de suministro
- MSK1000
- Set de fijación
- Instrucciones de montaje
