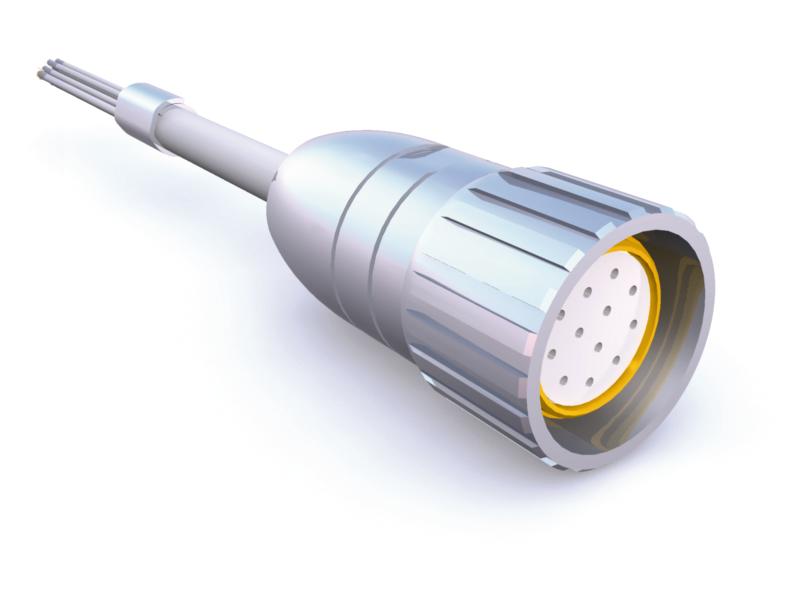

Kabelverlängerung KV12S1
Zubehör
- vorkonfektionierter Kabelanschluss
- Kabellängen bis 20 m
Hinweis
Bei steigender Kabellänge ist mit Spannungsfall zu rechnen. Dies ist bei der elektrischen Auslegung zu berücksichtigen
Technische Zeichnung
Technische Daten
Mechanische Daten
Umgebungsbedingungen
Merkmal
Technische Daten
Ergänzung
Kabelmantel
PUR
12x 0.25 mm2, ø7.3 mm
Merkmal
Technische Daten
Ergänzung
Umgebungstemperatur
-5 … 50 °C
Mehr Informationen
Anschlussbelegung
KV12S2
|
Kabelfarbe |
PIN |
|
blau |
1 |
|
violett |
2 |
|
grün |
3 |
|
rot |
4 |
|
gelb |
5 |
|
rosa |
6 |
|
rotblau |
7 |
|
weiß |
8 |
|
graurosa |
9 |
|
grau |
10 |
|
schwarz |
11 |
|
braun |
12 |
Bestellung
Konfigurator
Merkmal
Spezifikationen auswählen
Ergänzung
Wählen Sie Ihre Spezifikationen:
Kabellänge
01.0
01.0
20.0 m, in 1 m Schritten
Lieferumfang
- KV12S1
